工程验收,零线电流过大的安全隐患你注意了吗

发布时间:2017-10-24

  据悉,在河北三环电器设备有限公司承接的河北博物馆项目装修中,由于使用大量的LED灯照明设备,产生了较大的3次谐波电流。3次谐波电流在零线上叠加,导致零线电流过大的现象。实际测量结果为:A相电流103A、B相电流101A、C相电流101A,零线电流178A。由于零线过大电流造成了安全隐患,不能满足工程验收的条件。

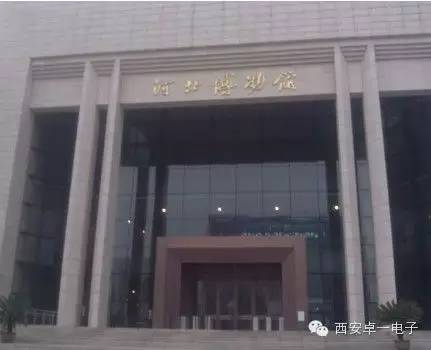

  河北博物馆
  在传统的电气施工规范中,零线上不允许安装过流保护装置。当零线电流过大时,只能任凭零线过热。在现代建筑物中,零线截面积与相线相同。而在老式建筑物中,零线的截面积可能仅为相线截面积的1/3。当电流流过导体时,会导致导体发热,发热量与导体的电阻成正比,与流过导体的电流的平方成正比。因此,如果零线与相线的截面积相同,当零线电流达到相线电流的2倍时,则零线发热量是相线的4倍。如果零线的截面积是相线的1/3,零线的电阻是相线的3倍,当零线电流达到相线电流的2倍时,则零线的发热量是相线的12倍!由此可见,当零线过热时,很可能引发火灾。
  验收在即,河北三环焦急不安。经过电工经过多番寻查,欣喜地找到了航天二院706所。该所在电磁兼容与电能质量领域有25年的历史沉淀,其自主研发的NBF零线谐波电流阻断器正是专门解决零线电流过大的问题,目前产品性能指标已达到了国外同类产品的先进水平。
  NBF安装十分简单,只需串联零线上,就能够对3次谐波电流起到阻挡作用,而对基波电流的阻抗很小,能够有效减小零线的电流,从而使配电系统正常运行。

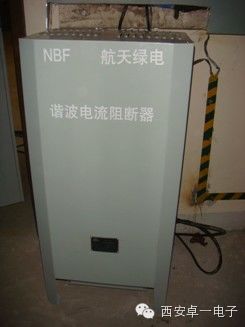

  河北博物馆安装的100A的NBF
  河北博物馆安装了一台NBF-100A后,经检测,A相电流83A、B相电流82A、C相电流82A,零线电流16.5A。零线电流大大降低,满足了博物馆工程验收的要求。并且令人意外的是,相线电流降低了约20%,可见NBF不仅有效降低了零线电流,而且还具有一定的节电效果。
